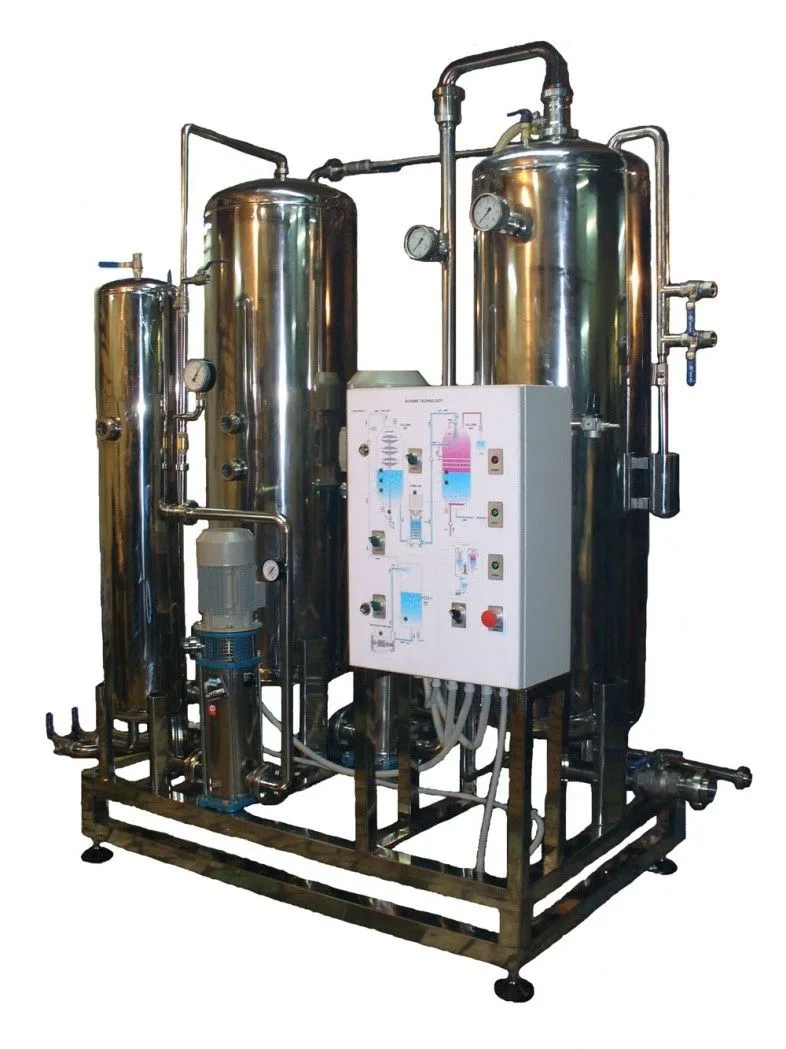

Сатуратор автоматический СА2К (OMRON) М (три колонны, с активной деаэрацией)

Краткое описание работы Сатуратора автоматического марки СА2К (OMRON) M

Вода под давлением не менее 0,2 мПа, подается через пневмоуправляемый клапан в деаэрационную колонну №1, где стекая по тарелкам освобождается от растворенных в ней газов. Деаэрированная вода скапливается в нижней части колонны №1. Напорный насос №21, под высоким давлением, подает деаэрированную воду на струйные насадки (эжекторы), где вода насыщается СО2 в первый раз.

Через струйные насадки вода попадает в колонну №2. Вода стекая вниз колонны, проходит через систему полусфер и тарелок, где насыщается СО2 второй раз. Газированная вода скапливается внизу колонны и СО2 подается в колонну с низу через распылитель, тем самым, проходя через толщу воды насыщает ее в 3й раз.

На сегодняшний день эта технологическая схема приготовления газированного напитка является самой передовой. Сатуратор СА2К позволяет получить максимальную газацию напитка, а главное - стабильность в работе.

Таблица технических характеристик и подсоединительных размеров

Общие технические характеристики для всех моделей СА2К (OMRON) M

Комплектация

Напорный насос нерж. сталь (Италия).

Вакуумный насос нерж. сталь (Италия).

Вспомогательная колонна для создания вакуума (вертикальная) D 250 мм, H 1450 мм.

Пневмоуправляемый клапан прямого действия SMС (Япония, нерж. сталь).

Материал колонн – нерж. сталь.

Поплавковые датчики уровня (Германия).

Все клапана, переходы, футорки и запорная арматура контактирующая с продуктом – нерж. сталь (Италия).

Сварочные швы выполнены в среде аргона с обдувом с 2-х сторон.

Управление «OMRON» на основе контроллера (Япония). Коммутационная аппаратура «OMRON» и «SCHNEIDER ELECTRIC».

На электродвигатель напорного насоса установлена электронная система плавного пуска (Германия).

Патрубок для выхода напитка (быстро разборное муфтовое соединение под сварку Италия) см. таблицу.

Патрубок для входа напитка (быстро разборное муфтовое соединение под сварку Италия) см. таблицу.

Вход технической воды - см. таблицу.

Выход технической воды - см. таблицу.

Вход СО2 клапан низкого давления – штуцер под шланг внутренний D 12 мм.

Манометры с разделителями из нерж. стали «WIKA/BD».

Вакуумметр с разделителем из нерж. стали «WIKA/BD».

Для визуального контроля уровней на колоннах установлены гаечные диоптры типа иллюминатор.

Рама изготовлена из профильной трубы 40х20х2;40´40´2 нерж. сталь (Италия).

Предусмотрена система промывки под СИП - мойку, без включения сатуратора.

Колонна насыщения оснащена предохранительным клапаном 6 Ат. ¾ " (Италия).

Деаэратор оснащен регулировочным дросселем для коррекции уровня вакуума.

На панели управления нанесена мнемосхема с указанием всех уровней и сигнализацией (ВКЛ/ВЫКЛ) насосов и клапана.
