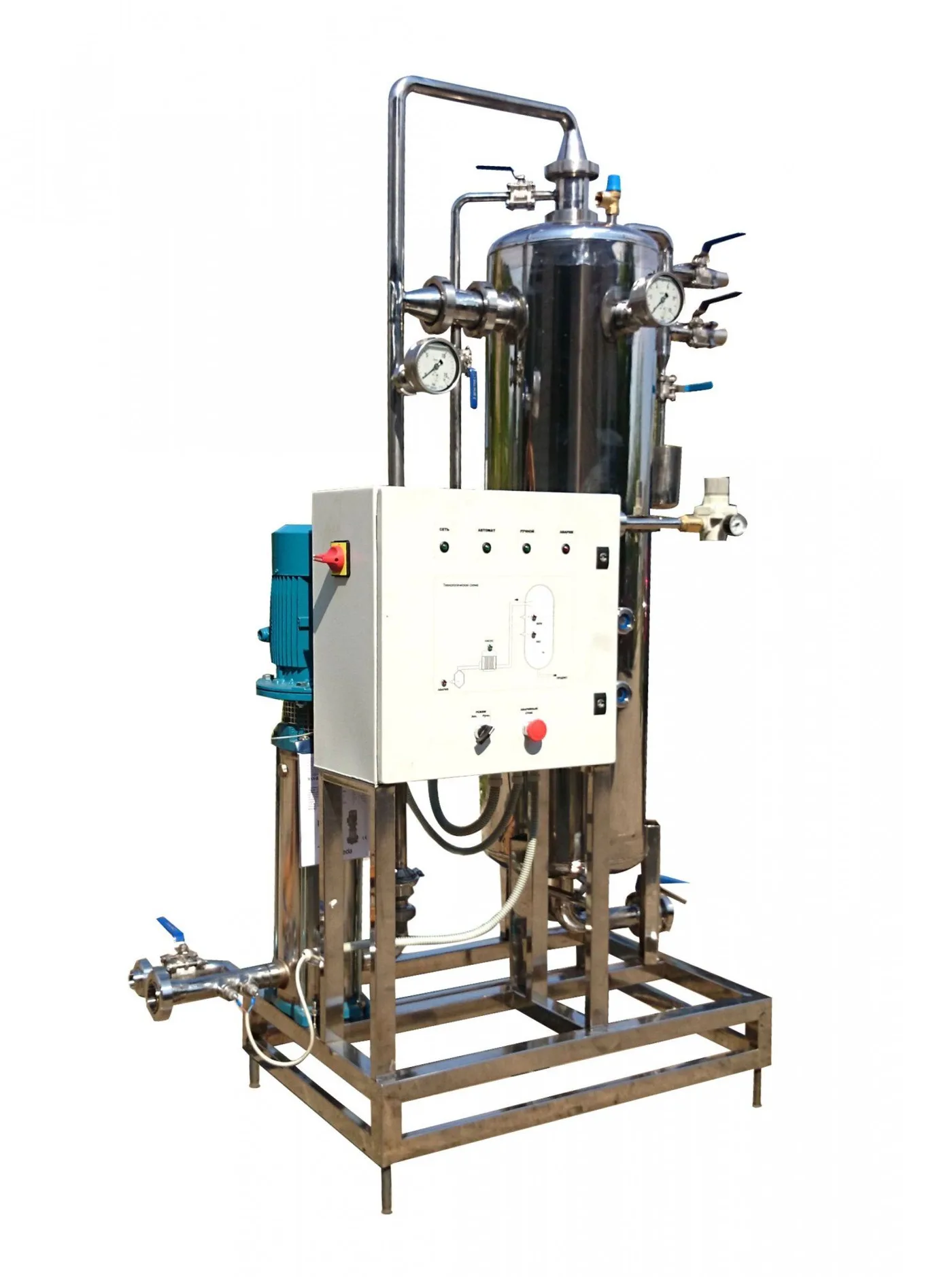

Краткое описание работы Сатуратора автоматического марки САМ-OMRON M
Охлажденная вода под давлением 2 - 2,5 Ат. подается на напорный насос. Далее под давлением 6 - 12 Ат. насос перекачивает воду в колонну насыщения. Проходя по трубопроводу через обратный клапан и струйный эжектор, жидкость первично насыщается двуокисью углерода. Затем внутри колонны вода донасыщается СО2 стекая по системе полусфер и тарелок. Уровень жидкости контролируется датчиками уровня и системой автоматического управления. Стеклянные диоптры служат для визуального контроля жидкости в колонне. Давление воды и газа контролируется с помощью манометров.
Таблица технических характеристик и подсоединительных размеров
Наименование (модель), производительность | Габариты (мм) (ДхШхВ) | Масса (кг) | Установленная потребляемая мощность (кВт) | Вход/выход продукта. Внутр. резьба | Напряжение питания (В) |
САМ-7000 OMRON M |
900/600/1900 |
130 |
4 |
Вход- DN 50 Выход – DN 50 |
380 |
САМ OMRON М -10 000 |
1250/800/2200 |
180 |
5 |
Вход- DN 50
Выход – DN 50 |
380 |
Общие технические характеристики для всех моделей
Подсоединение СО2 (мм). Штуцер под шланг конический (нар. диаметр). |
12 |
Давление напитка на входе, МПа |
не менее 0,2 |
Газация напитка | от 0,3 до 0,8 |
Давление CO2, МПа | от 0,2 до 0,4 |
Давление напитка в напорной магистрали на струйную насадку, Ат |
от 6 до 12 |
Комплектация
Напорный насос нерж. сталь (Италия).Рабочее давление напитка на струйную насадку 8-12 Ат.
Струйный эжектор из нерж. стали.
Материал колонн – нерж. сталь.
Поплавковые датчики уровня (Германия).
Все клапана, переходы, футорки и запорная арматура контактирующая с продуктом – нерж. сталь (Италия).
Сварочные швы выполнены в среде аргона с обдувом с 2-х сторон.
Управление «OMRON» на основе контроллера (Япония).
Коммутационная аппаратура «OMRON» и «SCHNEIDER ELECTRIC» .
На напорный насос установлена система плавного пуска (Германия).
Патрубок для выхода напитка (быстро разборное муфтовое соединение под сварку Италия) см. таблицу.
Патрубок для входа напитка (быстро разборное муфтовое соединение под сварку Италия) см. таблицу.
Вход СО2 клапан низкого давления – штуцер под шланг внутренний D 12 мм.
Манометры с разделителями и гелевым заполнением «WIKA/BD».
Для визуального контроля уровней на колоннах установлены гаечные диоптры типа иллюминатор.
Рама изготовлена из профильной трубы 40´40´2 нерж. сталь (Италия). Предусмотрена система промывки под СИП - мойку, без включения сатуратора.
Колонна насыщения оснащена предохранительным клапаном 6 Ат ¾ " (Италия).
На панели управления нанесена мнемосхема с указанием всех уровней и сигнализацией ВКЛ/ВЫКЛ насосов.
На входе в напорный насос установлен кондуктометрический датчик контроля наличия жидкости.
Таблица габаритных размеров колонн |
|||||
Производительность |
До 2000 л |
До 3000 л |
До 7000 л |
До 10000 л |
До 15000 л |
Диаметр колонны | От Ф250 | От Ф 300 |
От Ф 350 |
От Ф350 |
От Ф 400 |
Высота обечайки |
От H 1250 |
От H 1250 |
От H 1250 |
От H 1500 |
От H 1500 |
